وحدة تكييف الهواء على السطح (RTU) مضخة حرارية: 2 في 1 تبريد وتدفئة، توفير 30% من الطاقة للمباني التجارية
الوقت : 20-11-2025

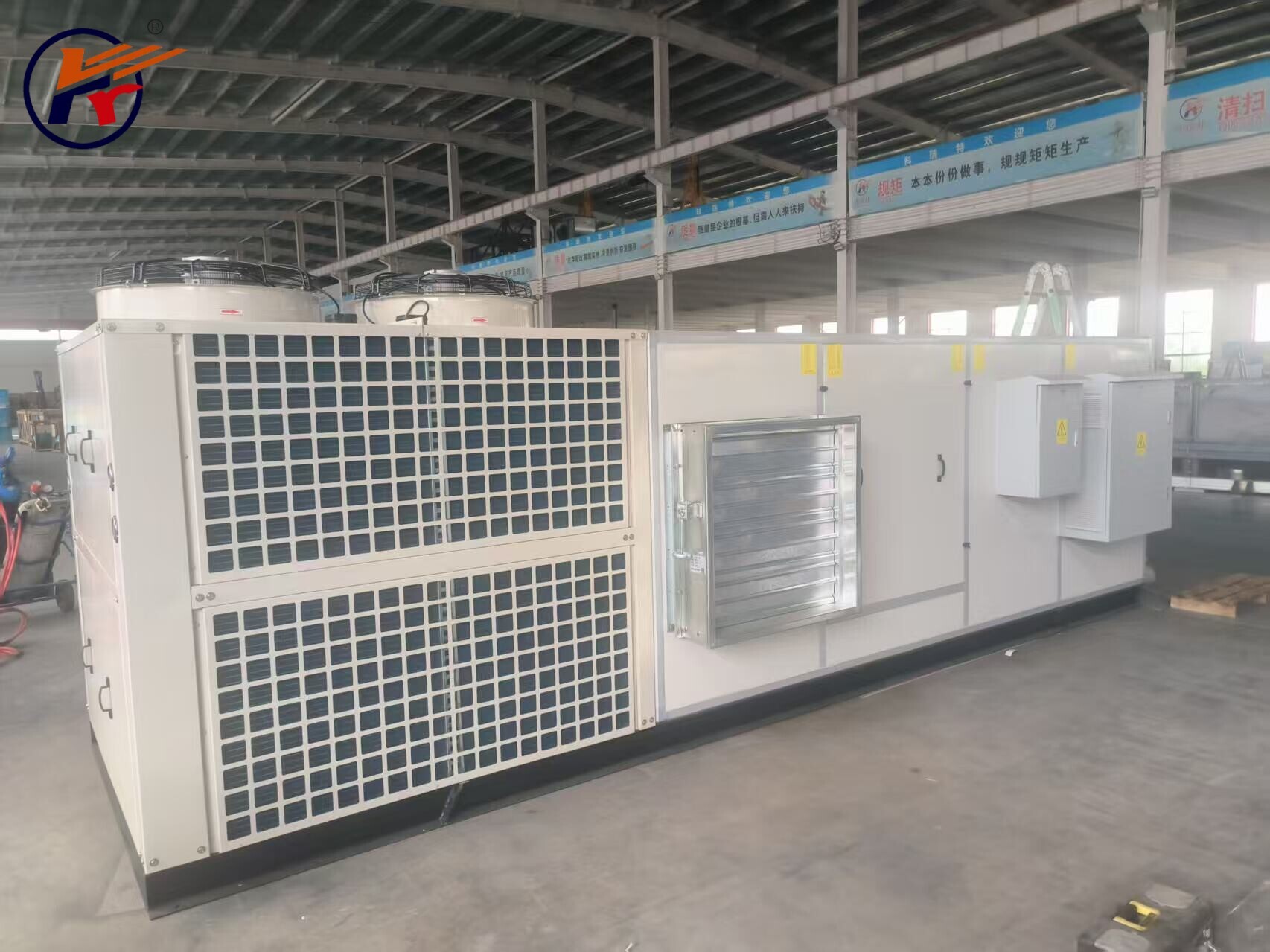

وحدة تكييف الهواء السقفية (RTU) هي معدات تكييف هواء متكاملة متوسطة إلى كبيرة الحجم مزودة بمصدر تبريد مدمج ونظام تبريد بالهواء. يتم دمج مكونات التبريد والتدفئة والترطيب وتوزيع الهواء وتنقية الهواء والتحكم الكهربائي في خزانة أفقية واحدة. سُميت بـ"وحدة تكييف الهواء السقفية" لأنها تُركب في الغالب على الأسطح.
تتكون وحدة تكييف الهواء السقفية من ثلاثة أقسام رئيسية: قسم الضغط والتكثيف، قسم التبخر والترشيح، وقسم توزيع الهواء. من حيث الوظيفة، يمكن تصنيفها إلى أنواع مثل التبريد فقط، التدفئة الكهربائية، التحكم في درجة الحرارة والرطوبة الثابتة، غرف التحكم في درجة الحرارة والرطوبة النظيفة، ومضخة الحرارة.
تشمل طرق التدفئة في وحدة تكييف الهواء السقفية: التدفئة بمضخة الحرارة، التدفئة الكهربائية، التدفئة بالبخار، التدفئة بالماء الساخن، التدفئة بالغاز، إلخ. أما طرق الترطيب فتشمل: الترطيب بالقطب الكهربائي، الترطيب بالبخار الجاف، الترطيب بالحرارة الكهربائية، الترطيب بالضباب عالي الضغط، الترطيب بغشاء رطب، إلخ. يمكن تجهيز الوحدة بأقسام وظيفية إضافية مثل قسم معادلة التدفق، قسم الترشيح بكفاءة متوسطة، قسم تخفيف الضوضاء، وقسم مخرج الهواء. عادةً ما تعتمد الوحدات التقليدية المثبتة على الأسطح وضعيات عودة الهواء الأفقية وتوزيع الهواء الأفقي، بما في ذلك: عودة الهواء الجانبية وتوزيع الهواء النهائي، عودة الهواء النهائية وتوزيع الهواء النهائي؛ تشمل وضعيات عودة وتوزيع الهواء الأخرى عودة الهواء الجانبية وتوزيع الهواء السفلي، عودة الهواء السفلية وتوزيع الهواء النهائي، إلخ.
مبدأ العمل
وضع التبريد
يعمل مبادل الحرارة ذو الزعانف الخارجي كمكثف، بينما يعمل مبادل الحرارة ذو الزعانف الداخلي كمبخر. يتم تكثيف غاز المبرد عالي الحرارة الذي يخرجه الضاغط إلى سائل في مبادل الحرارة الخارجي، ثم يتم تخفيف ضغطه عبر صمام التمدد ليصبح خليطًا منخفض الحرارة من الغاز والسائل. يتدفق هذا الخليط بعد ذلك إلى مبادل الحرارة الداخلي، حيث يمتص الحرارة ويتبخر ويعود إلى الضاغط، مكتملاً دورة التبريد. في الوقت نفسه، يمر هواء العودة (أو الهواء النقي) من المساحة الداخلية عبر مبادل الحرارة الداخلي (الذي يعمل كمبخر في هذه الحالة) ليتم تبريده، ثم يتم إرسال الهواء المبرد المعالج إلى المساحة الداخلية بواسطة مروحة الهواء الداخلية.
وضع التدفئة
يعمل مبادل الحرارة ذو الزعانف الخارجي كمبخر، بينما يعمل مبادل الحرارة ذو الزعانف الداخلي كمكثف. يتم تكثيف غاز المبرد عالي الحرارة الذي يخرجه الضاغط إلى سائل في مبادل الحرارة الداخلي، ثم يتم تخفيف ضغطه عبر صمام التمدد ليصبح خليطًا منخفض الحرارة من الغاز. يتدفق هذا الخليط بعد ذلك إلى مبادل الحرارة الخارجي، حيث يمتص الحرارة ويتبخر ويعود إلى الضاغط، مكتملاً دورة التبريد. في الوقت نفسه، يمر هواء العودة (أو الهواء النقي) من المساحة الداخلية عبر مبادل الحرارة الداخلي (الذي يعمل كمكثف في هذه الحالة) ليتم تسخينه، ثم يتم إرسال الهواء الساخن المعالج إلى المساحة الداخلية بواسطة مروحة الهواء الداخلية.
ميزات الوحدة
- نطاق تطبيق واسع
تشمل هذه السلسلة من المنتجات أنواعًا مثل التحكم في الرطوبة الثابتة، التبريد والتدفئة، وأنواع مضخة الحرارة. يمكن لوحدات التحكم في درجة الحرارة والرطوبة الثابتة تلبية احتياجات الأماكن ذات المتطلبات العالية لدرجة الحرارة والرطوبة؛ بينما تناسب وحدات التبريد والتدفئة الأماكن التي تهدف إلى الراحة؛ ويمكن لوحدات مضخة الحرارة تحقيق وظيفتين (التبريد والتدفئة) بوحدة واحدة، مما يقلل من تكاليف تشغيل التدفئة.
- توفير في الاستثمار
يتم تركيب الوحدة على السطح أو في مساحة خارجية مفتوحة، مما يلغي الحاجة إلى غرفة آلات ويوفر مساحة فعالة. لا تتطلب معدات مساعدة مثل المضخات وأبراج التبريد ووحدات المروحة، مما يقلل من الاستثمار الأولي.
- تركيب سهل
لا تتطلب الوحدة تركيب أنابيب المبرد أو أنابيب مياه التبريد في الموقع. يمكن تشغيلها بعد توصيل مجاري الهواء ومصدر الطاقة، مما يوفر وقت وتكاليف البناء في الموقع.
- كفاءة عالية وتوفير الطاقة
تستخدم الوحدة ضواغط حلزونية أو براغية عالية الأداء، تتميز بكفاءة حجمية عالية ونسبة كفاءة الطاقة (EER). يمكن للضواغط البراغية تحقيق تعديل سعة من أربع مراحل أو بدون مراحل بسهولة، مع كفاءة عالية تحت الحمل الجزئي. مكونات التبريد مثل صمامات التمدد والمرشحات والصمامات الكهرومغناطيسية كلها من ماركات مستوردة من الولايات المتحدة وإيطاليا وغيرها. كما أن الوحدة لا تتطلب وسائط تبريد ثانوية، مما يضمن كفاءة عالية للنظام.
- تشغيل هادئ
مزودة بضواغط حلزونية أو براغية عالية الأداء، تعمل الوحدة بثبات. نظرًا لتركيب الوحدة في الخارج، فإنه يتم فقط تركيب مجاري الهواء في الداخل، مما يؤدي إلى انخفاض مستوى الضوضاء الداخلية.
- هيكل فريد
يتميز اللوح العلوي للوحدة بهيكل خاص لمنع تسرب المياه؛ لوح الباب مملوء برغوة البولي يوريثان لضمان أداء العزل الحراري؛ صندوق الكهرباء له هيكل محكم لضمان السلامة الكهربائية؛ يتم وضع وصلات الطاقة داخل صندوق الكهرباء، مما يتجنب خطر تسرب المياه من السطح.
- تشغيل آمن
تتميز الوحدة بوظائف حماية متعددة، بما في ذلك الحماية من الضغط العالي، الحماية من الضغط المنخفض، الحماية من التحميل الزائد، الحماية من الدوائر القصيرة، الحماية من انقطاع الطور، الحماية من السخونة الزائدة، والحماية من انخفاض ضغط الهواء، بالإضافة إلى حماية متزامنة مع صمامات الحريق.
- تحكم ذكي
تستخدم الوحدة أدوات تحكم متطورة، يمكن تجهيزها بوحدتي تحكم (واحدة مثبتة على الوحدة الخارجية والأخرى في غرفة التحكم الداخلية) لتسهيل التشغيل. تتميز الأدوات بواجهة RS485 لتمكين التحكم عن بعد.
- توسيع الوظائف بسهولة
تتميز الوحدة بأقسام وظيفية متعددة، مما يتيح تحقيق وظائف تبريد الهواء، إزالة الرطوبة، التدفئة، الترطيب، الترشيح، وتهوية الهواء النقي بسهولة.
