Центробежный вентилятор 4-72C может транспортировать воздух и другие несамовоспламеняющиеся, безвредные для организма человека, не вызывающие коррозии стали вещества. В газе не допускается наличие вязких веществ, а содержание пыли и твердых частиц в газе не должно превышать 150 мг/м3. Температура газа не должна превышать 80 °C. Вентилятор широко используется в предприятиях промышленной вентиляции, крупных зданиях, гостиницах, ресторанах и других помещениях для вентиляции и удаления дыма. Тип продукта: Компания выпускает модели NO2.8, 3.2, 3.6, 4, 4.5, 5, 5.6, 6, 6.3, 7.1, 8, 10, 12 и 13. Может быть изготовлен в двух типах: правого и левого вращения. Рабочее колесо вращается по часовой стрелке и называется вентилятором правого вращения. Обозначается как "правый", рабочее колесо вращается против часовой стрелки, называется вентилятором левого вращения и обозначается как "левый". Положение выхода вентилятора обозначается углом выхода воздуха из корпуса. 4-72NO2.8-10 изготавливается на заводе в различных типах и может быть установлен в требуемое положение в соответствии с требованиями пользователя. То есть положение выхода воздуха регулируется от 0° до 225° с интервалом 22.5° или 45°, то есть (0°, 45°, 90°, 135°, 180°, 225°). NO7.1-10 изготавливается с углом направления по требованию пользователя. Вентилятор приводится в движение в режиме C. Конструктивные особенности: Вентилятор в основном состоит из рабочего колеса, корпуса, воздухозаборника, рамы, коробки подшипников и других элементов ременной передачи. Рабочее колесо: состоит из 10 лопаток аэродинамического профиля с задним наклоном, изогнутого переднего диска и плоского заднего диска. После динамической балансировки и аэродинамических испытаний обладает характеристиками сбалансированной работы, малой вибрации, высокой эффективности и длительного срока службы. Корпус: сварен из стального листа в виде спирального корпуса. Воздухозаборник: изготовлен как единое целое (цельнолитой), устанавливается сбоку вентилятора, осевая параллельная изнашиваемая поверхность не имеет изгибов, что позволяет газу плавно поступать в рабочее колесо с минимальными потерями. Передаточная группа: состоит из главного вала, корпуса подшипников, муфты и т. д. Главный вал изготовлен из высококачественной стали. Общая конструкция корпуса подшипников выполнена с использованием подшипников качения и подразделяется на водяное и масляное охлаждение.

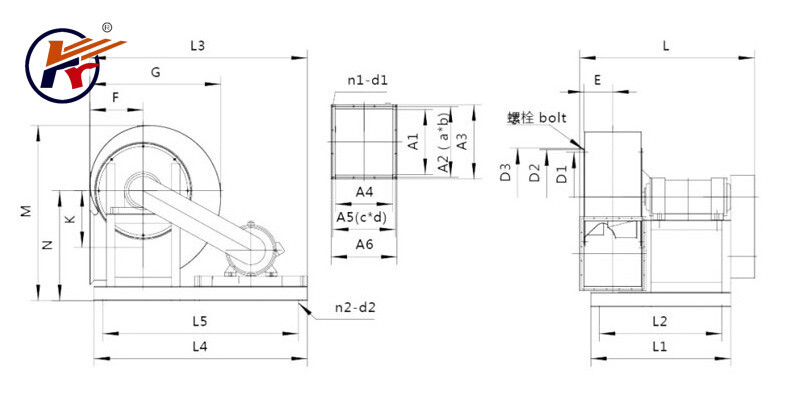

Схема габаритных и установочных размеров Lnstallation size diagram
