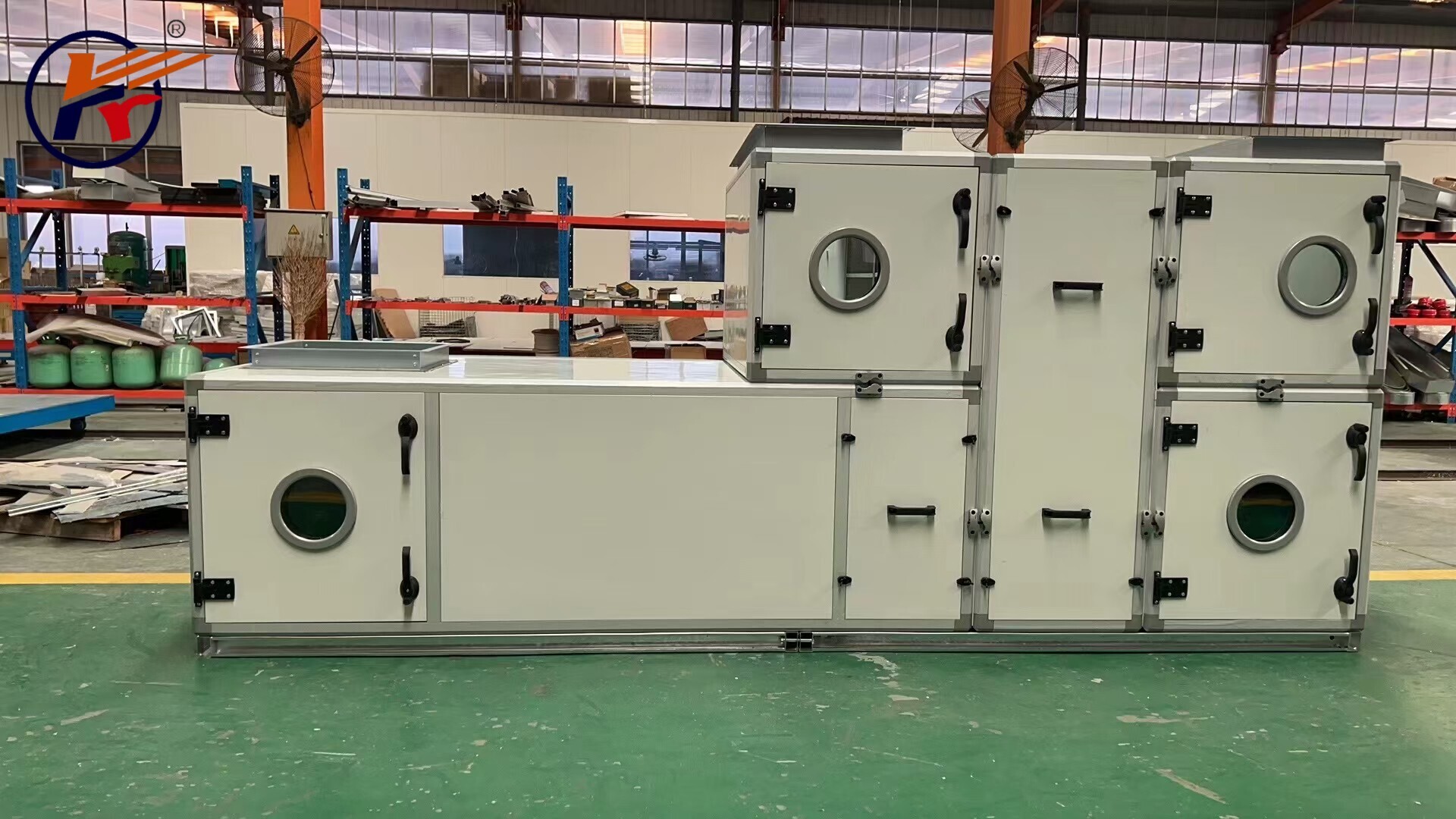

Что такое установка для обработки воздуха (AHU)?

Установка для обработки воздуха, обычно называемая AHU, является основным компонентом систем отопления, вентиляции и кондиционирования (HVAC) в коммерческих, промышленных и крупных жилых зданиях. Ее основная функция заключается в циркуляции, кондиционировании и распределении воздуха по помещению для обеспечения оптимального качества воздуха в помещении (IAQ), теплового комфорта и контролируемой вентиляции.

Представьте ее как «легкие» здания: она забирает свежий наружный воздух (или рециркулируемый внутренний воздух), фильтрует, нагревает, охлаждает, увлажняет или осушает его, а затем подает обработанный воздух через сеть воздуховодов.

Основные компоненты стандартной установки для обработки воздуха

Типичная AHU представляет собой большой металлический шкаф, содержащий несколько важных секций:

1. Корпус: Изолированная внешняя оболочка, которая содержит все компоненты и минимизирует теплопотери и шум.

2. Секция вентилятора: Содержит мощные центробежные или осевые вентиляторы (приточные и иногда возвратные), которые перемещают воздух через установку и в воздуховоды.

3. Секция фильтрации: Включает воздушные фильтры (например, предварительные, мешочные, HEPA-фильтры), которые удаляют пыль, пыльцу, микробы и другие загрязнения из поступающего воздуха.

4. Теплообменные змеевики:

   • Охлаждающий змеевик: Использует охлажденную воду или хладагент для удаления тепла и осушения воздуха.

   • Нагревательный змеевик: Использует горячую воду, пар или электрическое сопротивление для нагрева воздуха.

5. Увлажнитель/осушитель: Добавляет или удаляет влагу из воздуха для поддержания точного уровня влажности в соответствии с требованиями.

6. Заслонки: Контролируют объем и смесь наружного и рециркулируемого воздуха.

7. Управление и датчики: Современные AHU управляются системой управления зданием (BMS), которая контролирует температуру, влажность, давление и качество воздуха, регулируя компоненты для повышения эффективности и производительности.

Основные функции и преимущества

• Контроль температуры: Точно нагревает или охлаждает приточный воздух.

• Вентиляция: Обеспечивает и управляет свежим наружным воздухом для разбавления CO2 и загрязнителей.

• Фильтрация воздуха: Значительно улучшает качество воздуха в помещении, удаляя частицы и аллергены.

• Контроль влажности: Поддерживает комфортный и здоровый уровень влажности, предотвращая рост плесени и статическое электричество.

• Энергоэффективность: Современные AHU с такими функциями, как приводы с переменной скоростью (VSD) и рекуператоры энергии (ERV/HRV), могут значительно снизить энергопотребление здания.

Распространенные типы установок для обработки воздуха

• AHU с вытяжным вентилятором: Вентилятор расположен после змеевиков, «вытягивая» воздух через них. Это наиболее распространенная конфигурация, обеспечивающая более равномерное распределение воздуха по змеевикам.

• AHU с нагнетательным вентилятором: Вентилятор расположен перед змеевиками, «нагнетая» воздух через них.

• Горизонтальные и вертикальные: Относится к направлению воздушного потока внутри установки, выбирается в зависимости от доступного пространства в механическом помещении.

• Модульные/индивидуальные AHU: Собираются из стандартных секций для соответствия конкретным требованиям проекта.

• Комплектные AHU: Автономные, часто меньшие по размеру установки, в которых все компоненты размещены вместе, обычно используются в крышных установках (RTU).

Часто задаваемые вопросы об установках для обработки воздуха

В: В чем разница между AHU и FCU?
О: Установка для обработки воздуха (AHU) кондиционирует и подает воздух для большой зоны или всего здания, часто соединяясь с воздуховодами. Вентиляторный доводчик (FCU) — это меньшее, терминальное устройство, обычно обслуживающее одну комнату или зону, использующее охлажденную или горячую воду из центральной системы для кондиционирования рециркулируемого воздуха в помещении.

В: Как часто следует заменять фильтры AHU?
О: Это зависит от типа фильтра, использования и условий окружающей среды. Предварительные фильтры могут требовать замены каждые 1-3 месяца, а финальные фильтры могут служить 6-12 месяцев. Регулярный осмотр и мониторинг датчиков перепада давления имеют решающее значение.

В: Какова цель рекуператора энергии в AHU?
О: Рекуператор энергии (ERV/HRV) передает тепло, а иногда и влагу между вытяжным и приточным воздухом. Это предварительно кондиционирует приточный воздух, значительно снижая нагрузку на нагревательные или охлаждающие змеевики.

В: Где обычно устанавливаются AHU?
О: Они устанавливаются в специальных механических помещениях, на крышах (как крышные установки или RTU) или в потолочных пространствах, в зависимости от дизайна и размера здания.
