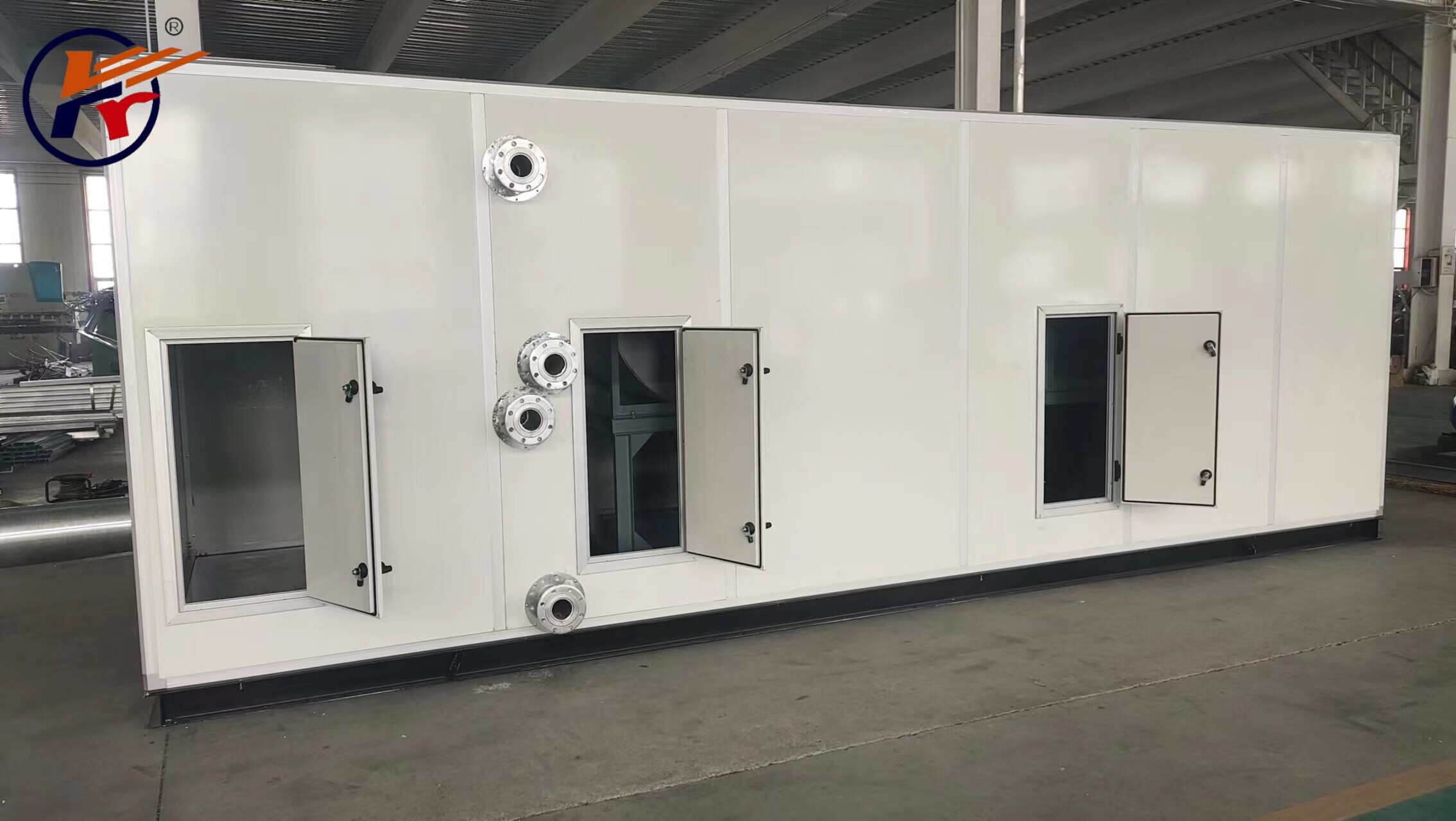

وحدة معالجة الهواء المانعة للانفجار المكونة من وحدات هي جهاز معالجة هواء يتم تجميعه من مكونات معالجة هواء متنوعة ولا تحتوي على مصدر تبريد أو تسخين خاص بها. يمكنها تحقيق وظائف متعددة مثل التبريد المانع للانفجار، وإزالة الرطوبة، وترطيب الهواء، وتسخين الهواء. جميع وحدات معالجة الهواء من جميع المواصفات مجهزة بالأقسام الوظيفية التالية، والتي يمكن للمعاهد التصميمية والمستخدمين الجمع بينها واختيارها حسب الحاجة. في الوقت نفسه، يمكن تصميم وتصنيع وحدات معالجة هواء غير قياسية بناءً على متطلبات المستخدم.
يمكن تحديد موقع قسم الهواء النقي/الهواء العائد في النهاية، أو الأعلى، أو الجانبين الأيمن/الأيسر وفقًا لمتطلبات التصميم. إذا كان غير متطابق مع التخطيط في هذا الكتالوج، فيجب توفير موضع الفتحة المحدد. يمكن تركيب صمامات تحكم مانعة للانفجار عند مداخل الهواء النقي والهواء العائد، مع نوعين من المشغلات (يدوية أو كهربائية) للمستخدمين للاختيار من بينها.
يتضمن نوعين: مرشحات أولية ومرشحات متوسطة الكفاءة، مجهزة بمرشحات أكياس ماسية الشكل ومرشحات أكياس بأربع قمم. مادة التصفية هي نسيج غير منسوج من البوليستر عالي الجودة، والقسم مجهز أيضًا بآلية سريعة للتجميع/الفك للمرشح، بالإضافة إلى جهاز عرض فارق الضغط وجهاز إنذار.
تم تركيب صمام هواء عائد أولي داخل خزانة هذا القسم. تم تحديد فتحة هواء عادم وفتحة هواء نقي على التوالي على قمة الخزانة في الأمام والخلف من الصمام، وتم تجهيز صمامات تحكم وفقًا لذلك. وظائفه هي كما يلي: عند وجود مروحة هواء عائد، فإنه يقوم بإخراج جزء من الهواء العائد من وحدة معالجة الهواء، مما يتيح للهواء النقي والهواء العائد الأولي الاختلاط بنسبة المطلوبة. يمكن تجهيز صمام الهواء بمشغلات يدوية، أو كهربائية، أو هوائية، والتي يمكن للمستخدمين اختيارها.
يخدم هذا القسم لربط أقسام التصفية وتوفير إضاءة للصيانة الداخلية للوحدة. يجب تركيب أقسام وسيطة قبل قسم التصفية، وقبل وبعد قسم التبريد السطحي، وقسم التسخين، وقسم تخفيض الضوضاء.
هو قسم وسيط يستخدم لربط مجرى الهواء العائد الثانوي. يمكن تركيب صمام تحكم في الأعلى، مجهز بآليات تحكم يدوية، أو كهربائية، أو هوائية (اختيارية للمستخدمين). يمكن أيضًا دمج هذا القسم في قسم مروحة إمداد الهواء.
يستخدم المبرد السطحي هيكلًا من أنابيب نحاسية ذات 4 صفوف، أو 6 صفوف، أو 8 صفوف مع زعانف ألومنيوم. زعانف الألومنيوم من النوع المموج ذو الحواف المزدوجة. يقلل المبادل الحراري ذو الانحناء الكبير من اللحامات بنسبة 60٪، مما يحسن كفاءة التبادل الحراري. تضمن طريقة التوسيع الميكانيكي المتطورة أداء التلامس للمبادل الحراري.
هو مبادل حراري عالي الكفاءة بأنابيب من 1 صف، أو 2 صف، أو 4 صفوف—إما أنابيب فولاذية مع زعانف فولاذية أو أنابيب نحاسية مع زعانف ألومنيوم. الوسط الحراري المستخدم هو البخار أو الماء الساخن.
مجهز بجهاز استعادة حراري دوار. من خلال استخدام التبادل الطاقةي بين الهواء العادم الداخلي والهواء النقي الخارجي، يحقق هدف توفير الطاقة. في الشتاء، يقوم بتسخين الهواء النقي مسبقًا؛ في الصيف، يقوم بتبريد الهواء النقي مسبقًا، مع كفاءة استعادة الطاقة حوالي 70٪.
- قسم مروحة إمداد الهواء من النوع A و النوع S: تستخدم وضعية إمداد الهواء الأفقي. يتم تركيب خرطوم مرن عند مخرج المروحة، وتم تعيين إطار فولاذي مزود بنوابض امتصاص الصدمات في الأسفل، مما ينتج عنه اهتزاز منخفض. يمكن تركيب القسم وتشغيله على الأرض. مروحة وحدة معالجة الهواء هذه هي مروحة طرد مركزي مانعة للانفجار عالية الكفاءة ذات مدخل مزدوج.
- قسم مروحة إمداد الهواء من النوع H: هذا هو قسم مروحة إمداد الهواء مع وضعية إمداد الهواء العمودي للأعلى. تم تركيب فلانش توصيل في الأعلى، وخضعت المروحة لتقنية متقدمة مضادة للكهرباء الساكنة.
ثلاث طرق للترطيب متاحة للمستخدمين للاختيار من بينها: ترطيب بالبخار الجاف، ترطيب بالرش عالي الضغط، وترطيب بغشاء رطب.
- مرطب البخار الجاف: لديه ثلاث طرق تحكم: يدوية (نموذج SZS)، هوائية (نموذج QZS)، وكهربائية (نموذج DZS). يتميز هذا المرطب بسرعة الترطيب، عدم وجود قطرات ماء، تكاليف تشغيل منخفضة، وتأثير ترطيب جيد، وهو مناسب للأماكن التي تحتوي على مصدر بخار.
- ترطيب بالرش عالي الضغط: يستخدم مضخة عالية الضغط مقترنة مباشرة لضغط الماء إلى 0.35 ميغاباسكال، مما يجعل الماء يتدفق عبر فوهة جديدة لرش رذاذ الماء، وبالتالي تحقيق تأثير الترطيب. تشمل خصائصه كفاءة عالية في التذرية (متوسط حجم الجسيمات SMD لقطرات الرذاذ المقاسة بواسطة محلل جسيمات ليزر MZVCM هو 38.6 ميكرومتر)، لذا لديه قدرة ترطيب كبيرة وسرعة ترطيب سريعة. كفاءة ترطيبه أعلى بخمس مرات من كفاءة مرطبات الغرف الرذاذية المماثلة. يستهلك كهرباء أقل، ومجهز بجهاز ترشيح ماء مدمج، وسهل الاستخدام والصيانة. إنه مناسب بشكل خاص للأماكن التي لا تحتوي على مصدر بخار للترطيب.
هذا القسم مجهز بنوعين من كاتمات الصوت: كاتمات الصوت المركبة ذات المقاومة وكاتمات الصوت ذات الألواح المثقبة الدقيقة المعدنية. من بينها، تتميز كاتمات الصوت ذات الألواح المثقبة الدقيقة المعدنية بمقاومة للحرارة، مقاومة للرطوبة، وعدم إنتاج غبار، ويمكن للمستخدمين الاختيار حسب الحاجة.
يستخدم عناصر تسخين كهربائية متقدمة من نوع PTC لتسخين الهواء ويستخدم عندما لا يكون هناك مصدر حراري مثل الماء الساخن أو البخار.
يستخدم لوحة موزعة لتوزيع الهواء، والتي لها تأثير توزيع هواء جيد ومقاومة هواء منخفضة. يتم تركيب هذا القسم بعد قسم المروحة لتوزيع سرعة الهواء بشكل متساوٍ عبر المقطع العرضي للوحدة.
يمكن تحديد موقع مخرج الهواء في النهاية، أو الأعلى، أو الجانبين الأيمن/الأيسر وفقًا لمتطلبات التصميم. إذا كان غير متطابق مع التخطيط في الكتالوج، فيجب توفير موضع الفتحة المحدد. يتم تركيب صمام تحكم عند مخرج الهواء، ويمكن تجهيز مشغلات يدوية، أو كهربائية، أو هوائية (اختيارية للمستخدمين).
وفقًا لمتطلبات تخطيط أقسام الوحدة، هذا القسم مجهز بأبواب صيانة لفحص شامل، بما في ذلك نوعين: أبواب الضغط السلبي وأبواب الضغط الموجب. إطار باب الصيانة مصنوع من قطاعات فولاذية بلاستيكية، والتي تتميز بأداء عزل جيد، وسهلة الفتح والإغلاق، وتوفر المساحة.
أداء مانع للانفجارتم اعتماد تقنية مانعة للانفجار متقدمة لضمان أداء مانع للانفجار أكثر أمانًا وموثوقية. علامات مانع للانفجار هي Exdibmb II BT4 Gb و Exdibmb II CT4 Gb.
هيكل مكون من وحداتتتبنى الوحدة هيكل لوحة شائع في المظهر، مع كون الألواح لوحات شطيرة مزدوجة الطبقات مكونة من وحدات والمواد الأساسية هي البولي يوريثان. يمكن صنع المقطع العرضي للوحدة إلى أنواع مختلفة وفقًا لاحتياجات التصميم، لتلبية متطلبات التطبيق في مناسبات مختلفة. بسبب اعتماد هيكل قفل بمشبك، جميع الألواح متصلة بشكل مستوٍ، مع سطح مستمر ومسطح، والمظهر ناعم وخالٍ من الفجوات.
إحكام هواء عالييتم استخدام شرائط عزل مرنة عالية للعزل السطحي بين الألواح والإطارات، وكذلك بين الأجزاء المتصلة الأخرى. هذا يضمن أن معدل تسرب الهواء للخزانة يلبي المتطلبات المحددة لمكيفات الهواء النظيفة في المعيار GB/T 14294-1993. له أداء عزل حراري جيمن ويمنع التكثيف.
مقاومة جيدة للتآكليتم استخدام صفائح فولاذية مطلية بالألوان عالية الجودة، وصفائح فولاذية مجلفنة، وصفائح فولاذية مدرفلة على البارد، ومقاطع فولاذية، والتي تخضع لمعالجات الفوسفات والطلاء الكهروستاتيكي. المسامير، الصواميل، ومسامير التنصت الذاتي كلها معالجة لمقاومة التآكل.
تصاميم متنوعة للمبادلات الحراريةتصاميم متنوعة للمبادلات الحرارية من حيث نوع الزعانف، تباعد الزعانف، الدائرة، وعدد الصفوف يمكن أن تلبي متطلبات الأداء الحراري في مناسبات مختلفة.
حوض ماء جافحوض الماء على شكل منحدر، مما يضمن تصريفًا سلسًا للماء المتكثف ويبقي حوض الماء في حالة جافة في جميع الأوقات. هذا يقلل من العوامل الضارة بالصحة.
نوع منخفض الضوضاء وموفر للطاقةتم اعتماد مراوح طرد مركزي مانعة للانفجار عالية الكفاءة ومنخفضة الضوضاء ذات مدخل مزدوج. جميع المراوح تخضع لاختبارات توازن ديناميكي وستاتيكي صارمة، مع أنواع تشمل النوع متعدد الشفرات المنحني للأمام، النوع القوسي المنحني للخلف، والنوع الانسيابي المنحني للخلف. يتم اختيار نوع المروحة بشكل معقول بناءً على معايير مثل حجم الهواء، ضغط الهواء، الضوضاء، والطاقة. بالإضافة إلى ذلك، تخضع المراوح لتقنية متقدمة مضادة للكهرباء الساكنة.
تركيب سهلجميع الأقسام الوظيفية متصلة في الموقع باستخدام أجهزة التثبيت والمسامير، مما يقلل من وقت التجميع. علاوة على ذلك، يمكن تجميعها في الموقع من أجزاء مبعثرة وفقًا لمتطلبات المستخدم.
صيانة سهلةكل قسم وظيفي في الخزانة مجهز بأبواب صيانة مصممة خصيصًا من البلاستيك الفولاذي ذات إحكام هواء جيد. في الوقت نفسه، تم اعتماد هيكل قفل بمشبك، مما يجعل الفتح والإغلاق مريحًا جدًا لصيانة المكونات الداخلية للوحدة.
وحدات خاصةوفقًا لمتطلبات الهندسة، يمكن صنع الوحدة إلى وحدات خاصة للاستخدام في الهواء الطلق، ورش العمل النظيفة، ومصانع الأدوية، وغرف عمليات المستشفيات، وغرف الإلكترونيات الدقيقة.
تكامل ميكانيكي كهربائييمكن إضافة محولات التردد، مشغلات المراوح، وأجهزة التحكم الآلي حسب الحاجة لتحقيق تشغيل موفر للطاقة للوحدة على مدار العام. بالإضافة إلى ذلك، يتم توفير واجهة اتصال للاتصال بنظام أتمتة المباني لتحقيق التحكم الشبكي الجماعي.
