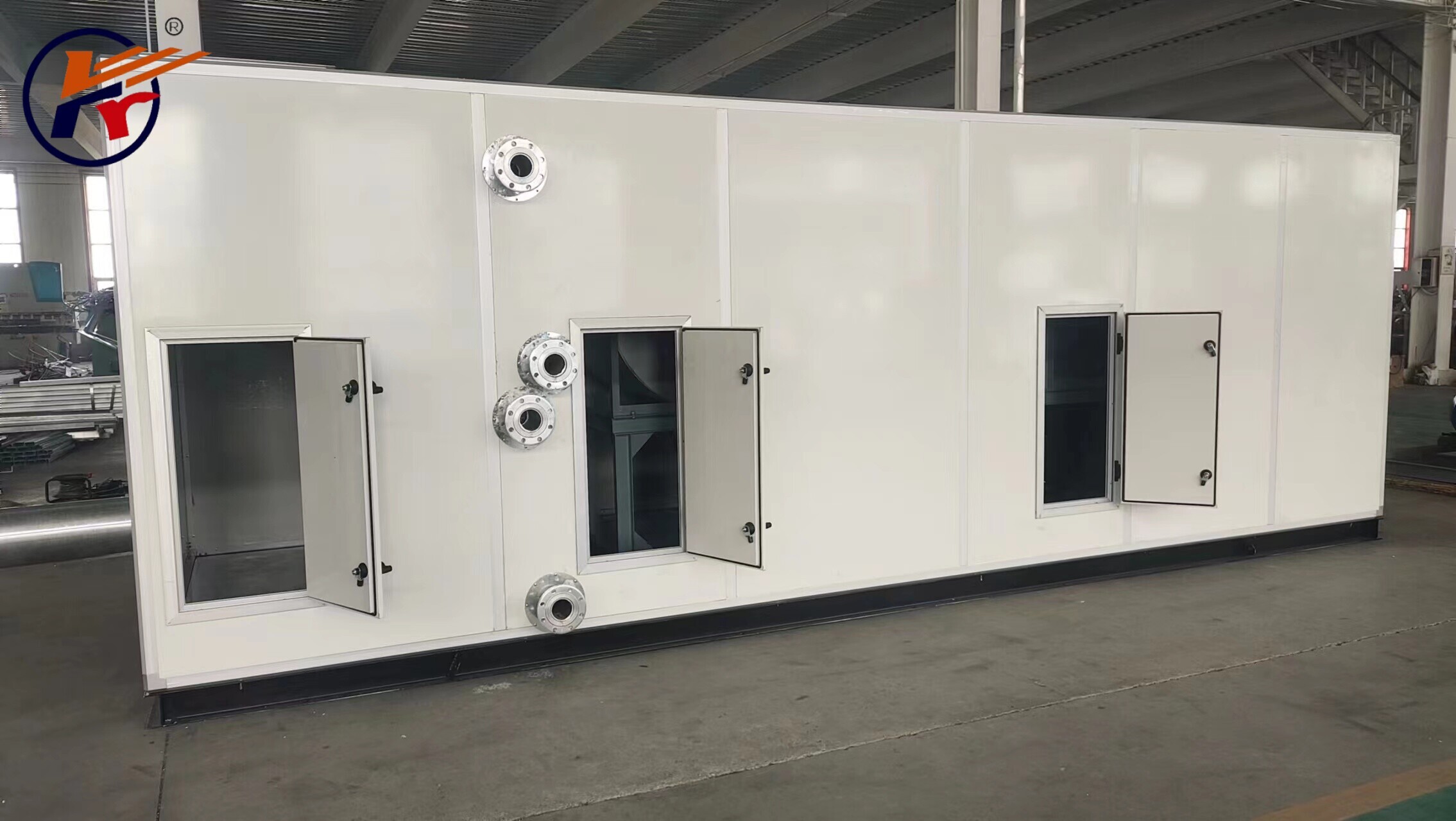

Взрывозащищенные системы обработки воздухаUni（AHU）

Время : Nov 05, 2025

Введение в функции взрывозащищенных модульных установок обработки воздуха

Взрывозащищенная модульная установка обработки воздуха - это устройство для обработки воздуха, собранное из различных компонентов обработки воздуха, и не имеющее собственного источника холода или тепла. Оно может выполнять такие функции, как взрывозащищенное охлаждение, осушение, увлажнение и нагрев воздуха. Установки обработки воздуха всех спецификаций оснащены следующими функциональными секциями, которые могут комбинироваться и выбираться проектными институтами и пользователями в соответствии с потребностями. В то же время, нестандартные установки обработки воздуха могут быть спроектированы и изготовлены на основе требований пользователей.

(1) Секция смешивания свежего/рециркуляционного воздуха

Положение секции свежего/рециркуляционного воздуха может быть установлено в конце, сверху или с левой/правой стороны в соответствии с проектными требованиями. Если оно не соответствует компоновке в данном каталоге, должно быть указано конкретное положение отверстия. На входах свежего и рециркуляционного воздуха могут быть установлены взрывозащищенные регулирующие клапаны с двумя типами приводов (ручными или электрическими) на выбор пользователя.

(2) Секция фильтрации

Включает два типа: фильтры первичной и средней эффективности, оснащенные ромбовидными мешочными фильтрами и четырехпиковыми мешочными фильтрами. Фильтрующий материал - высококачественная полиэфирная нетканая ткань, а секция также оборудована механизмом быстрой сборки/разборки фильтра, а также устройством отображения перепада давления и сигнализации.

(3) Секция (свежего) вытяжного воздуха (также известная как секция смешивания плоского распределения воздуха)

Внутри корпуса этой секции установлен первичный клапан рециркуляционного воздуха. На верхней части корпуса спереди и сзади клапана соответственно установлены выход вытяжного воздуха и вход свежего воздуха, а также соответствующие регулирующие клапаны. Его функции заключаются в следующем: при наличии вентилятора рециркуляционного воздуха он отводит часть рециркуляционного воздуха из установки обработки воздуха, позволяя свежему и первичному рециркуляционному воздуху смешиваться в требуемой пропорции. Клапан воздуха может быть оснащен ручными, электрическими или пневматическими приводами, которые являются опциональными для пользователя.

(4) Промежуточная секция (секция обслуживания)

Эта секция служит для соединения секций фильтрации и обеспечения освещения для внутреннего обслуживания установки. Промежуточные секции должны быть установлены перед секцией фильтрации, а также до и после секции поверхностного охлаждения, секции нагрева и секции снижения шума.

(5) Секция вторичного рециркуляционного воздуха

Это промежуточная секция, используемая для подключения вторичного воздуховода рециркуляционного воздуха. На верхней части может быть установлен регулирующий клапан, оснащенный ручными, электрическими или пневматическими механизмами управления (опционально для пользователя). Эта секция также может быть интегрирована в секцию вентилятора подачи воздуха.

(6) Секция поверхностного охлаждения

Поверхностный охладитель имеет структуру с 4-, 6- или 8-рядными медными трубками с алюминиевыми ребрами. Алюминиевые ребра имеют двойной фланцевый гофрированный тип. Большой изгиб теплообменника уменьшает количество сварных колен на 60%, повышая эффективность теплообмена. Передовой метод механического расширения труб обеспечивает контактные характеристики теплообменника.

(7) Секция нагрева

Это высокоэффективный теплообменник с 1-, 2- или 4-рядными трубками - либо стальными трубками со стальными ребрами, либо медными трубками с алюминиевыми ребрами. В качестве теплоносителя используется пар или горячая вода.

(8) Секция рекуперации энергии

Она оснащена роторным устройством рекуперации тепла. Используя энергообмен между вытяжным воздухом внутри помещения и свежим воздухом снаружи, достигается цель энергосбережения. Зимой она предварительно нагревает свежий воздух; летом предварительно охлаждает свежий воздух, с эффективностью рекуперации энергии около 70%.

(9) Секция вентилятора подачи воздуха

Секция вентилятора подачи воздуха типа A и S: Они используют горизонтальный режим подачи воздуха. На выходе вентилятора установлен гибкий шланг, а внизу установлена стальная рама с пружинной виброизоляцией, что обеспечивает низкий уровень вибрации. Секция может быть установлена и работать на полу. Вентилятор этой установки обработки воздуха представляет собой высокоэффективный взрывозащищенный центробежный вентилятор с двойным входом.
Секция вентилятора подачи воздуха типа H: Это секция вентилятора подачи воздуха с вертикальным верхним режимом подачи воздуха. На верхней части установлен соединительный фланец, а вентилятор обработан передовой антистатической технологией.

(10) Секция увлажнения

Пользователи могут выбрать один из трех методов увлажнения: сухое паровое увлажнение, высоконапорное распылительное увлажнение и увлажнение мокрой пленкой.

Сухой паровой увлажнитель: Он имеет три метода управления: ручной (модель SZS), пневматический (модель QZS) и электрический (модель DZS). Этот увлажнитель отличается быстрым увлажнением, отсутствием капель воды, низкими эксплуатационными расходами и хорошим эффектом увлажнения, и подходит для мест с источником пара.
Высоконапорное распылительное увлажнение: Оно использует высоконапорный насос с прямым приводом для повышения давления воды до 0.35 МПа, заставляя воду проходить через новую форсунку для распыления водяного тумана, тем самым достигая эффекта увлажнения. Его характеристики включают высокую эффективность распыления (средний размер частиц SMD капель тумана, измеренный лазерным анализатором частиц MZVCM, составляет 38.6 мкм), поэтому он имеет большую мощность увлажнения и высокую скорость увлажнения. Его эффективность увлажнения в пять раз выше, чем у аналогичных увлажнителей с водяными камерами. Он потребляет меньше электроэнергии, оснащен встроенным устройством фильтрации воды и прост в использовании и обслуживании. Он особенно подходит для мест без источника пара для увлажнения.

(11) Секция снижения шума

Эта секция оснащена двумя типами глушителей: импедансными композитными листовыми глушителями и металлическими микро-перфорированными пластинчатыми глушителями. Среди них металлический микро-перфорированный пластинчатый глушитель имеет преимущества устойчивости к высоким температурам, влаге и отсутствия пыли, и пользователи могут выбирать в соответствии со своими потребностями.

(12) Секция электрического нагрева

Она использует передовые PTC электрические нагревательные элементы для нагрева воздуха и используется при отсутствии источника тепла, такого как горячая вода или пар.

(13) Секция распределения воздуха

Она использует диффузорную пластину для распределения воздуха, которая имеет хороший эффект распределения воздуха и низкое сопротивление воздуха. Эта секция устанавливается после секции вентилятора для равномерного распределения скорости воздуха по поперечному сечению установки.

(14) Секция выхода воздуха

Положение выхода воздуха может быть установлено в конце, сверху или с левой/правой стороны в соответствии с проектными требованиями. Если оно не соответствует компоновке в каталоге, должно быть указано конкретное положение отверстия. На выходе воздуха установлен регулирующий клапан, и могут быть установлены ручные, электрические или пневматические приводы (опционально для пользователя).

(15) Секция обслуживания

В соответствии с требованиями компоновки секций установки, эта секция оснащена дверями для технического обслуживания, включая два типа: двери с отрицательным давлением и двери с положительным давлением. Рама двери обслуживания изготовлена из пластиково-стального профиля, который имеет хорошие герметизирующие свойства, легко открывается и закрывается, и экономит пространство.

Особенности продукта

Взрывозащищенные характеристики
Применяется передовая взрывозащищенная технология, обеспечивающая более безопасные и надежные взрывозащищенные характеристики. Взрывозащищенные маркировки - Exdibmb II BT4 Gb и Exdibmb II CT4 Gb.
Модульная структура
Установка имеет популярную панельную структуру снаружи, панели представляют собой модульные двухслойные сэндвич-панели, а сердцевинный материал - полиуретан. Поперечное сечение установки может быть выполнено в различных типах в соответствии с проектными потребностями, удовлетворяя требованиям применения в различных случаях. Благодаря использованию замковой структуры, все панели соединяются встык, с непрерывной и плоской поверхностью, а внешний вид гладкий и бесшовный.
Высокая герметичность воздуха
Для поверхностного уплотнения между панелями и рамами, а также между другими соединительными частями используются высокоэластичные уплотнительные полосы. Это обеспечивает, что скорость утечки воздуха шкафа соответствует требованиям, указанным для чистых кондиционеров в стандарте GB/T 14294-1993. Она имеет хорошие теплоизоляционные свойства и предотвращает конденсацию.
Хорошая коррозионная стойкость
Используются высококачественные оцинкованные стальные листы с покрытием, оцинкованные стальные листы, холоднокатаные стальные листы и профили, которые проходят фосфатирование и электростатическую покраску. Крепежные элементы, такие как болты, гайки и саморезы, все обработаны для защиты от коррозии.
Разнообразные конструкции теплообменников
Разнообразные конструкции теплообменников в отношении типа ребер, шага ребер, контура и количества рядов могут удовлетворить требования тепловых характеристик для различных случаев.
Сухой поддон для воды
Поддон для воды имеет наклонную форму, обеспечивая плавный слив конденсата и поддерживая поддон в сухом состоянии в любое время. Это минимизирует факторы, вредные для здоровья.
Тип с низким уровнем шума и энергосбережением
Применяются высокоэффективные малошумные взрывозащищенные центробежные вентиляторы с двойным входом. Все вентиляторы проходят строгие динамические и статические балансировочные испытания, включая тип с передним изгибом и многолопастным колесом, тип с задним изгибом и дуговым колесом, и тип с задним изгибом и аэродинамическим профилем. Тип вентилятора выбирается разумно на основе таких параметров, как объем воздуха, давление воздуха, шум и мощность. Кроме того, вентиляторы обработаны передовой антистатической технологией.
Простота установки
Все функциональные секции соединяются на месте с помощью зажимных устройств и болтов, что сокращает время сборки. Кроме того, они могут быть собраны на месте из разрозненных частей в соответствии с требованиями пользователя.
Простота обслуживания
Каждая функциональная секция шкафа оснащена специально разработанными пластиково-стальными дверьми для обслуживания с хорошей герметичностью. В то же время используется замковая структура, что делает открытие и закрытие очень удобным для обслуживания внутренних компонентов установки.
Специализированные установки
В соответствии с инженерными требованиями установка может быть изготовлена в специализированных вариантах для использования на открытом воздухе, чистых производственных помещений, фармацевтических заводов, больничных операционных и микроэлектронных помещений.
Мехатронная интеграция
При необходимости могут быть добавлены частотные преобразователи, пускатели вентиляторов и автоматические устройства управления для реализации энергосберегающей работы установки в течение всего года. Кроме того, предоставляется интерфейс связи для подключения к системе автоматизации здания для достижения сетевого группового управления.
