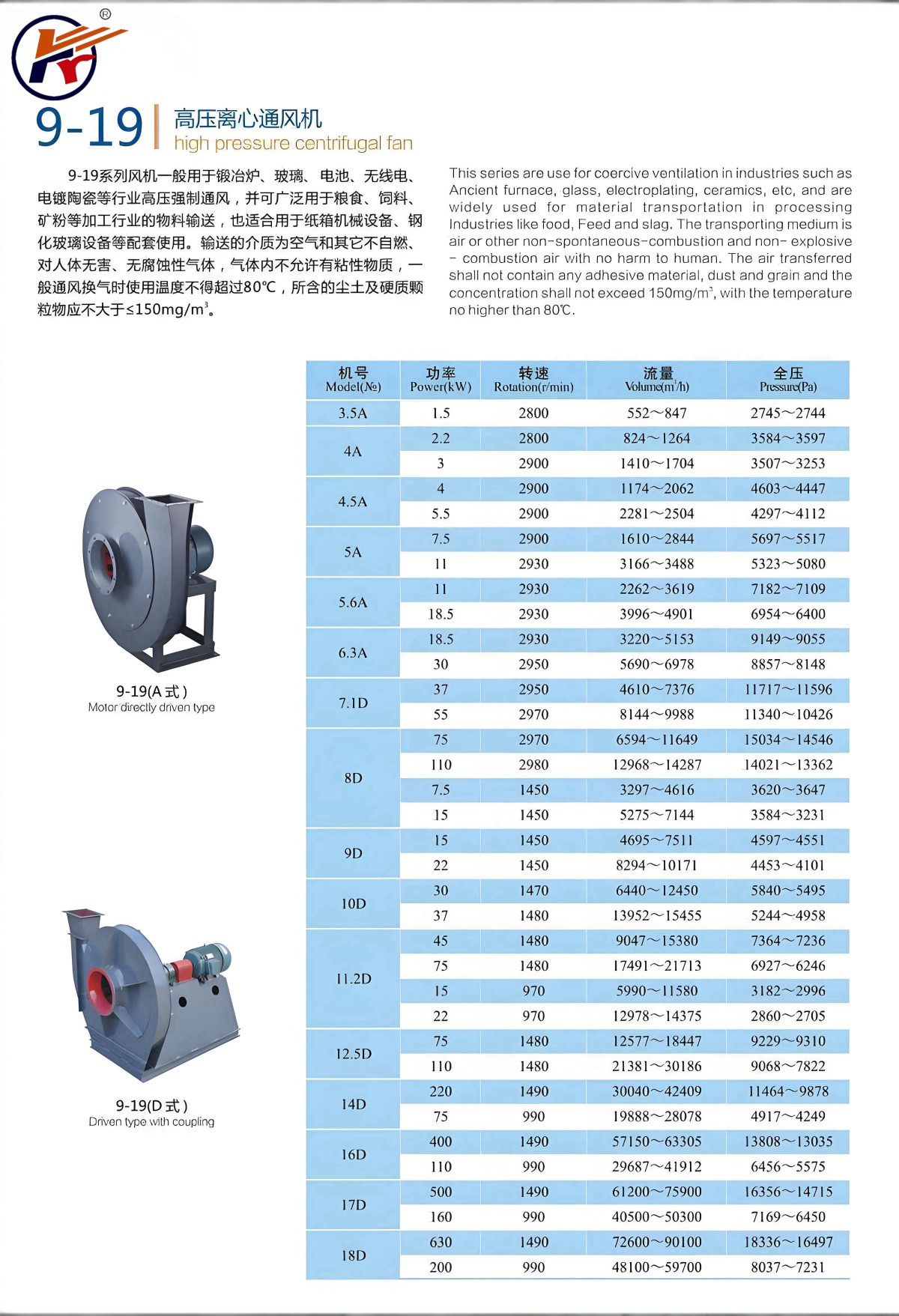

Вентилятор центробежный 9-19 — это разновидность центробежного вентилятора, работающий по тому же принципу, что и другие центробежные вентиляторы. Он широко используется для транспортировки материалов, характеризуется малым расходом воздуха, высоким давлением и отличными эффектами вытяжки и подачи воздуха. Большинство производителей на рынке выпускают две серии: тип A и тип D. Тип A использует прямой привод от двигателя, а тип D — привод через муфту.
Он обычно используется для принудительной вентиляции высокого давления и вытяжки воздуха в таких отраслях, как покраска, гальваника, радио, аккумуляторы и производство стекла. Также может широко применяться для транспортировки материалов и газов.
- Требования к среде: Транспортируемая среда должна быть неагрессивной, негорючей, невзрывоопасной, без вязких веществ, а содержание пыли и твердых частиц в среде не должно превышать 150 мг/м³.
- Температура среды: Обычно не превышает 50°C (максимально не более 80°C).
- Центробежный вентилятор 9-19 имеет односторонний всасывающий патрубок и рабочее колесо с загнутыми вперед лопатками.
- В зависимости от направления вращения рабочего колеса вентилятор может быть изготовлен в двух вариантах вращения: правостороннем и левостороннем. Если смотреть со стороны двигателя, при вращении рабочего колеса по часовой стрелке это правосторонний вентилятор, обозначаемый как "Правый"; при вращении против часовой стрелки — левосторонний, обозначаемый как "Левый".
- Угол выхода воздуха у центробежного вентилятора 9-19 может быть выполнен в 6 вариантах: 0°, 45°, 90°, 135°, 180° и 225°. Стандартные изделия в Китае имеют углы 0°, 45° и 90°, другие углы могут быть изготовлены по запросу пользователя.
- Центробежный вентилятор 9-19 имеет два типа привода: A и D:
- Тип A: Прямой привод от двигателя, компактная конструкция и простота обслуживания. Номера машин 3.5~6.3# используют этот тип привода.
- Тип D: Привод через муфту, интегрированная конструкция: вентилятор, приводная группа и двигатель собраны на одной жесткой раме, что снижает сложность монтажа для клиентов и значительно сокращает сроки монтажа и наладки на месте. Номера машин 7.1# и выше используют этот тип привода.
