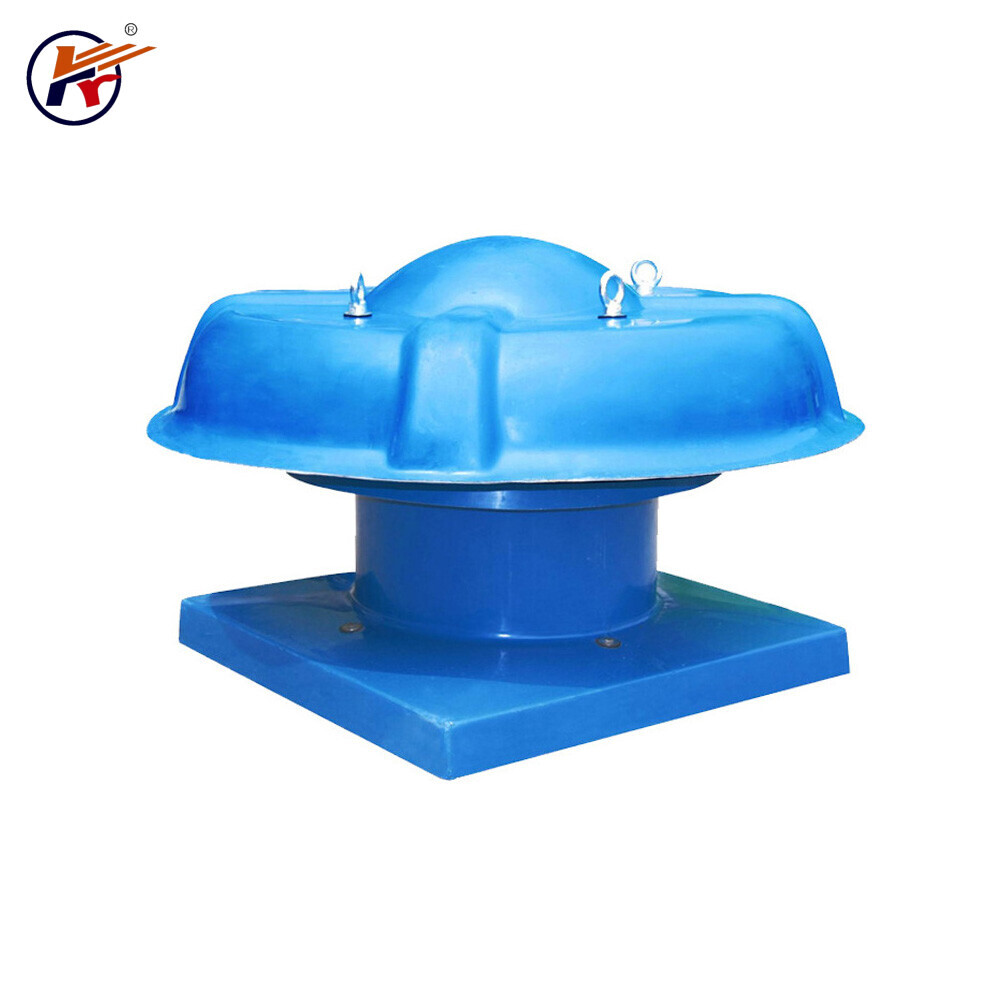

Вентилятор на крыше для заводской мастерской

Время : Nov 03, 2025

Обзор продукции крышного вентилятора

1.1 Осевой крышной вентилятор типа DWT-I

Принцип конструкции лопастей осевого крышного вентилятора типа DWT-I аналогичен вентилятору типа DZ. Он использует широкие лопасти с большой хордой, пространственно скрученные и наклонные, что позволяет достичь необходимого воздушного потока и статического давления на низких скоростях, тем самым снижая шум вентилятора.

1.2 Характеристики и регулировка скорости

Диаметр рабочего колеса и производительность: Вентилятор доступен в 17 вариантах с диаметром рабочего колеса от 300 мм до 2400 мм. Воздушный поток варьируется от 1500 м³/ч до 200 000 м³/ч, а общее давление — от 60 Па до 320 Па. Для вентиляторов с номером модели 12# и выше лопасти могут быть спроектированы с регулируемым углом для удовлетворения потребностей различных рабочих условий, обеспечивая энергосбережение и снижение шума.
Режимы регулировки скорости:
- Односкоростной
- Двухскоростной
- Частотный (Двигатель вентилятора использует частотный двигатель, оснащенный частотным контроллером для регулировки скорости в зависимости от рабочих условий. Рекомендуется фиксировать частоту регулировки в диапазоне от 25 Гц до 50 Гц.)
Взрывозащищенный тип: Для удовлетворения потребностей взрывоопасных сред вентилятор может быть изготовлен во взрывозащищенном исполнении с классом защиты EXdIIBT4.

1.3 Дополнительные конфигурации

По требованию пользователя вентилятор может быть оснащен ручными или электрическими регулируемыми заслонками, само закрывающимися жалюзи и т. д.

Условия эксплуатации

Рабочая температура: -20°C ~ +45°C
Влажность: ≤ 99%
Условия среды:
- Стандартный тип: Неагрессивный, негорючий, невзрывоопасный газ (содержание пыли ≤ 100 мг/м³)
- Взрывозащищенный тип: Неагрессивный газ, содержащий горючие и взрывоопасные вещества (содержание пыли ≤ 100 мг/м³)
- Антикоррозийный тип: Агрессивный газ (без пыли)
Питание: Трехфазный 380В/50Гц

Применение

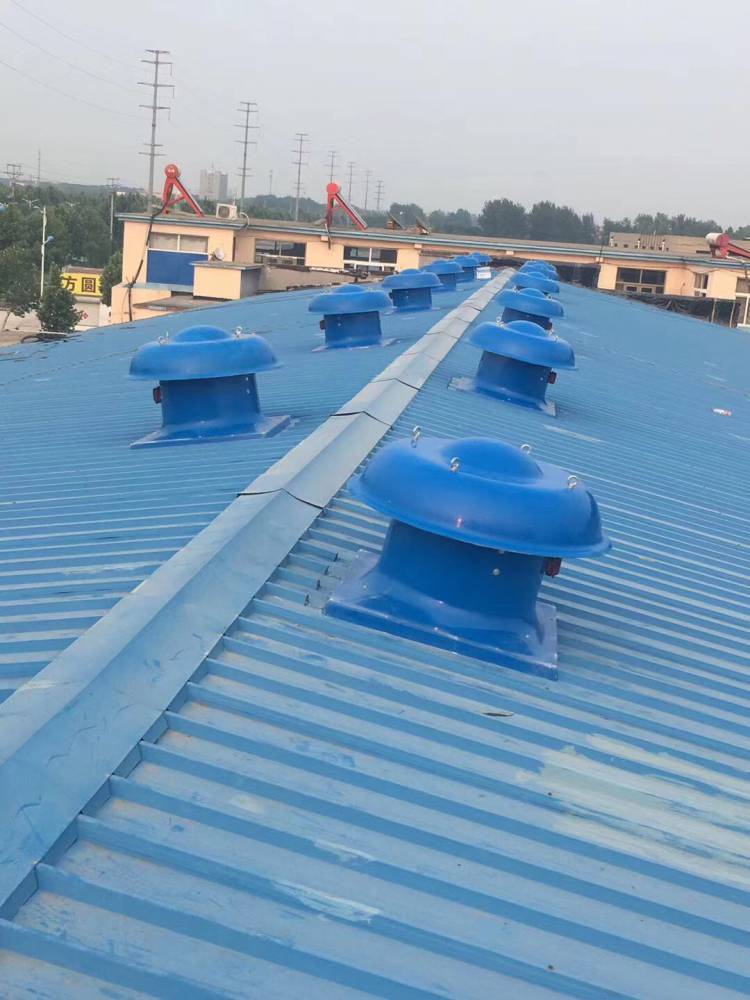

Вентилятор может широко использоваться для вентиляции среднего и низкого давления с большим воздушным потоком в высотных зданиях, промышленных и горнодобывающих предприятиях, электростанциях, вокзалах, спортивных залах и т. д.

Комплектация

Стандартная комплектация

Рабочее колесо
Двигатель
Опоры
Корпус (воздуховод, кронштейн двигателя)
Колпак из стеклопластика

Дополнительные детали и аксессуары (указывать при заказе)

Шкаф управления
Само закрывающиеся жалюзи
Сетка от птиц
Защитная сетка

Технология обработки

Рабочее колесо вентилятора

Крышной вентилятор с фиксированным углом: Рама рабочего колеса изготавливается из стали методом штамповки и гидроформирования; лопасти изготавливаются из алюминиевого сплава методом штамповки и гидроформирования, затем крепятся к раме заклепками.
Крышной вентилятор с регулируемым углом: Рама рабочего колеса изготавливается из алюминиевого сплава методом литья под давлением; лопасти изготавливаются из алюминиевого сплава методом штамповки и гидроформирования.
Все рабочие колеса проходят статическую и динамическую балансировку с точностью не ниже класса G5.6.

Корпус и колпак вентилятора

Стальной крышной вентилятор: Корпус формируется методом цельной вытяжки и отбортовки.
Крышной вентилятор из стеклопластика: Корпус и колпак формируются методом однократного формования из стеклопластика.
