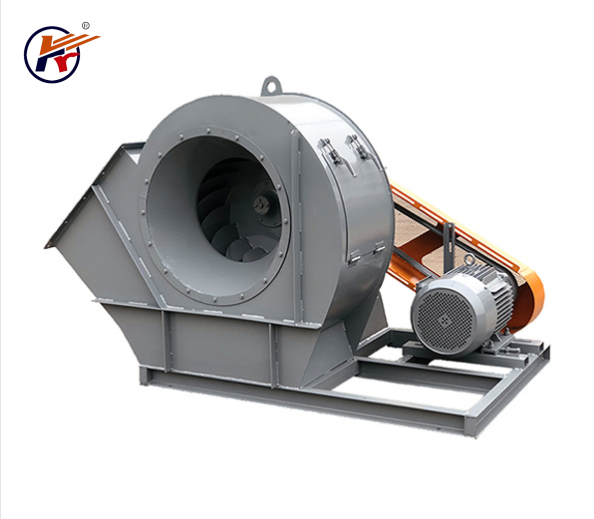

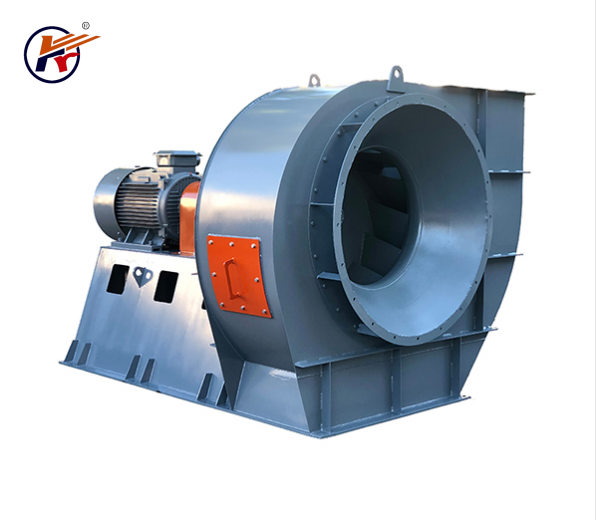

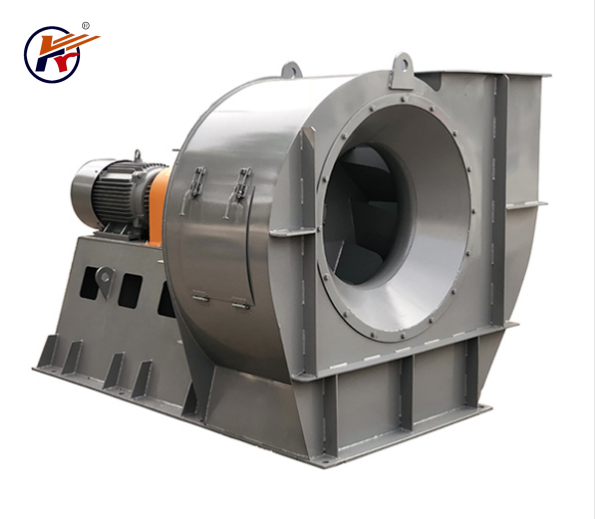

Центробежный вентилятор с обратно изогнутыми лопастями

Представляем наш центробежный вентилятор с обратноизогнутыми лопастями, обеспечивающий расход воздуха до 380 000 м³/ч и статическое давление до 4100 Па. Идеально подходит для общего назначения, взрывозащищенных систем и систем дымоудаления. Надежный и эффективный.

Электронная почта:zkeruiteair@gmail.com

WhatsApp:+8613105346663

Связаться с нами

скачать

описание продукта

Диапазон воздушного потока: 1,000～380,000 м³/ч (588~223,529 CFM)

Диапазон статического давления: 300～4,100 Па (1.2~16.46 in.WG.)

Рабочая температура: -20～450 ℃

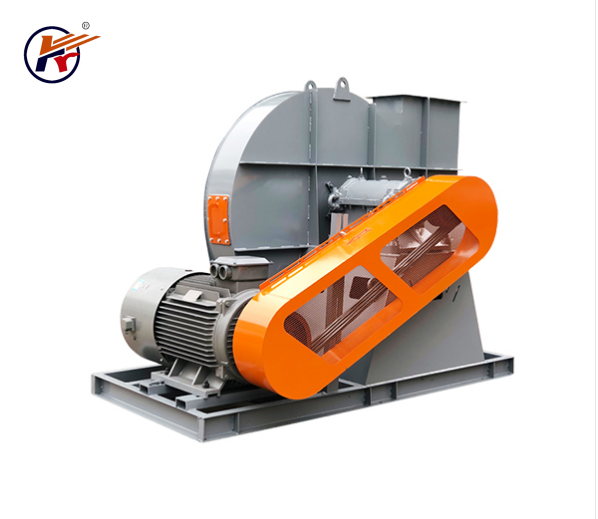

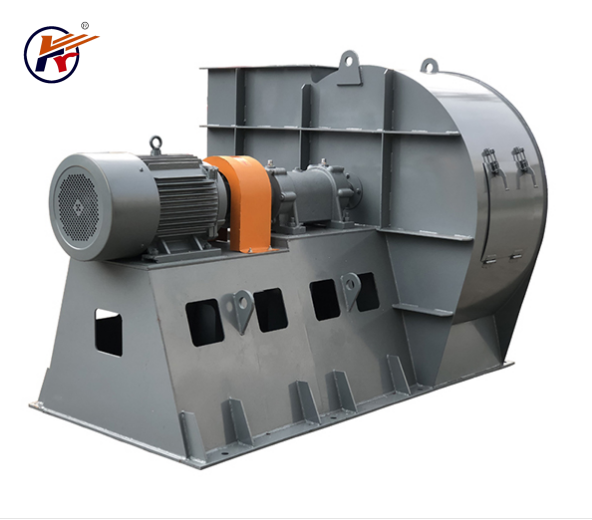

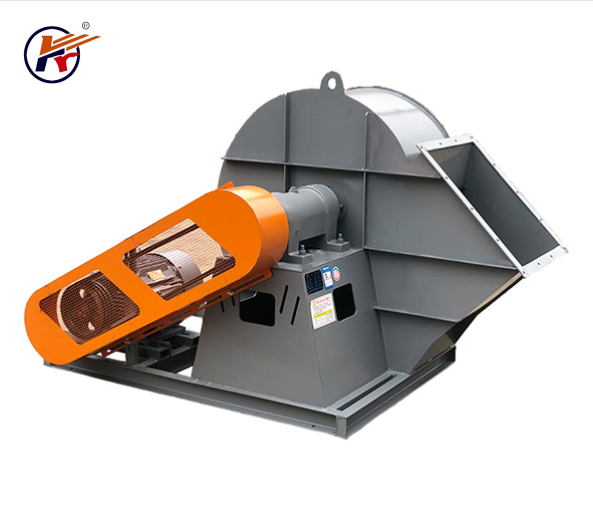

Типы привода: Прямой/Ременный/Муфтовый

Тип монтажа: На опорной раме

Применение: Общая подача и вытяжка воздуха/Взрывозащищенная подача и вытяжка воздуха/Дымоудаление

Определение и принцип работы

Радиальные вентиляторы с загнутыми назад лопатками являются основной категорией центробежных вентиляторов. Их принцип работы основан на центробежной силе, создаваемой вращением рабочего колеса на высокой скорости. Газ поступает в рабочее колесо осевым потоком, получает кинетическую энергию под действием лопаток и затем выбрасывается радиально. Каналы загнутых назад лопаток обычно расширяются, где относительная скорость потока постепенно уменьшается. Кинетическая энергия преобразуется в статическое давление за счет диффузорного эффекта, обеспечивая повышение давления и транспортировку газа.

Основные особенности и преимущества

По сравнению с центробежными вентиляторами с загнутыми вперед или радиальными лопатками, конструкция с загнутыми назад лопатками предлагает значительные преимущества:

Высокая эффективность: Конструкция канала минимизирует потери от удара и разделения потока, обеспечивая высокий КПД преобразования энергии.
Низкий уровень шума: Более плавный поток воздуха создает относительно низкий аэродинамический шум.
Высокое статическое давление: Отличные диффузорные характеристики обеспечивают сильное сопротивление системному давлению, что идеально подходит для применения с плотными фильтрами или длинными воздуховодами.
Стабильная работа: Кривая мощности на валу демонстрирует не перегружающую характеристику, где мощность стремится стабилизироваться или уменьшаться с увеличением расхода, предотвращая перегрузку двигателя при снижении сопротивления системы и повышая надежность.
Компактная конструкция: Некоторые модели имеют малый размер для удобства монтажа.

Типовая конструкция и классификация

Вентилятор в основном состоит из рабочего колеса, корпуса (улитки), воздухозаборника и приводного двигателя. Рабочее колесо, как основной компонент, использует загнутые назад лопатки из металла (мягкая сталь, алюминий) или инженерного пластика.

Корпус направляет и собирает воздушный поток, обычно доступный в виде улитки или без нее. В зависимости от способа забора воздуха вентиляторы классифицируются как односторонние или двусторонние.

По удельной скорости радиальные вентиляторы с загнутыми назад лопатками обычно относятся к среднему и высокому диапазону (примерно от 3,6 до 16,6).

Основные области применения

Благодаря высокому статическому давлению, высокой эффективности и низкому уровню шума, радиальные вентиляторы с загнутыми назад лопатками широко используются в областях, требующих высокой аэродинамической производительности:

Системы ОВКВ: Подача и вытяжка воздуха в коммерческих, общественных и промышленных зданиях.
Контроль чистых помещений: Чистые рабочие места, вентиляторные фильтрующие модули, чистые комнаты и системы чистого кондиционирования воздуха для поддержания избыточного давления и преодоления сопротивления HEPA-фильтров.
Промышленная вентиляция и охрана окружающей среды: Вентиляция шахт и заводов, системы пылеудаления, обработка отходящих газов и контроль загрязнения.
Пожарная безопасность: Системы дымоудаления.
Охлаждение оборудования: Охлаждение серверных шкафов и принудительная вентиляция для определенного промышленного оборудования.
